测流精度高
测流精度满足测流要求，达到±0.25%±2mm/s。
内部采用框架结构
内部采用框架结构,固定可靠,便于维修;
中心波束测深
5波束测量,180m范围的中心波束测深,针对高含沙量等特殊水域环境;

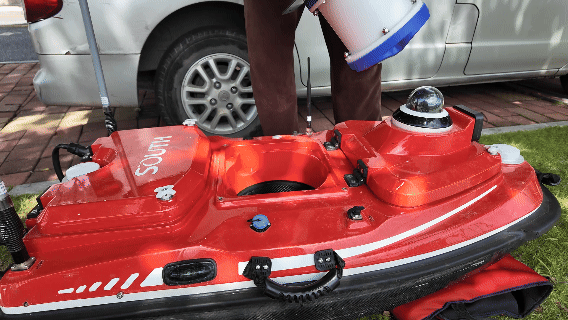

剖面自主航行测量
可选配多种载体实现剖面自主航行测量，可适配市面主流遥控无人船、三体船等;
远程网络传输
测量结果可远程网络传输至指挥中心;
性能优异
性能优异,流量测验精度满足《声学多普勒流量测验规范要求》(SL337-2006);
国产化
全新一代国产流量测验利器，为国产水文测验装备升级带来全新突破。
实时响应用户测验需求
全国产化技术,与同性能国外产品相比,性比价高;基于南方经验丰富的专业技术团队,提供完善的技术支持与7x24小时全国本地化售后服务,实时响应用户测验需求。
S5 | |||
型号 | S5-1200 | S5-600 | S5-300 |
对流测速 | |||
精度 | ±0.25%±2mm/s | ±0.25%±2mm/s | ±0.5%±5mm/s |
频率 | 1200kHz | 600kHz | 300kHz |
层厚 | 0.05~2m | 0.2~4m | 1~8m |
层数 | 260 | 260 | 260 |
数据更新率 | 最大 10Hz | 最大 10Hz | 最大 10Hz |
分辨率 | 1mm/s | 1mm/s | 1mm/s |
测流范围 | ±20m/s | ±20m/s | ±20m/s |
最大测流距离 | 0.1~40m | 0.4~80m | 1~120m |
传感器 | |||
换能器配置 | 5 波束 | 5 波束 | 5 波束 |
罗经传感器 | 范围：0~360°；精度:±0.5°(校准后)；分辨率：0.01° | 范围：0~360°；精度:±0.5°(校准后)；分辨率：0.01° | 范围：0~360°；精度:±0.5°(校准后)；分辨率：0.01° |
温度传感器 | 范围:-15°~85℃；精度:±0.5℃；分辨率：0.01℃ | 范围:-15°~85℃；精度:±0.5℃；分辨率：0.01℃ | 范围:-15°~85℃；精度:±0.5℃；分辨率：0.01℃ |
姿态传感器 | 范围:±90°；精度:±0.2°；分辨率：0.01° | 范围:±90°；精度:±0.2°；分辨率：0.01° | 范围:±90°；精度:±0.2°；分辨率：0.01° |
对底测速 | |||
测速范围 | ±20m/s | ±20m/s | ±20m/s |
底跟踪量程 | 0.15~55m | 0.8~120m | 2~180m |
底跟踪精度 | ±0.25%±2mm/s | ±0.25%±2mm/s | ±0.5%±5mm/s |
垂直波束测探范围 | 0.2~180m | 0.2~180m | 0.2~180m |
中央波束频率 | 300kHz~400kHz | 300kHz~400kHz | 300kHz~400kHz |
重量和尺寸 | |||
重量 | 空气中 7.8kg，水中 5kg (标准配置) | 空气中 7.8kg，水中 5kg (标准配置) | 空气中 7.8kg，水中 5kg (标准配置) |
尺寸 | 275mm 高 ×216mm 直径 | 275mm高 ×216mm 直径 | 275mm高 ×216mm 直径 |
适用环境 | |||
储存温度 | -25° ~ 65℃ | -25° ~ 65℃ | -25° ~ 65℃ |
工作温度 | -5°~45℃ | -5°~45℃ | -5°~45℃ |
最大耐压水深 | 300m (可定制) | 300m (可定制) | 300m (可定制) |
供电与通信 | |||
波特率 | 2400 ~115200 | 2400 ~115200 | 2400 ~115200 |
功耗 | 平均功耗 3W | 平均功耗 3W | 平均功耗 3W |
存储容量 | 最大 32G | 最大 32G | 最大 32G |
通讯协议 | RS422、RS232 或以太网 | RS422、RS232 或以太网 | RS422、RS232 或以太网 |
供电电压 | 9VDC～36VDC | 9VDC～36VDC | 9VDC～36VDC |
换能器和硬件 | |||
工作模式 | 宽带等多种工作模式 | 宽带等多种工作模式 | 宽带等多种工作模式 |
壳体材料 | 聚甲醛 (标准)，钛合金、铝合金可选 | 聚甲醛 (标准)，钛合金、铝合金可选 | 聚甲醛 (标准)，钛合金、铝合金可选 |
结构类型 | 活塞式 JANUS 结构 | 活塞式 JANUS 结构 | 活塞式 JANUS 结构 |
测流软件 | 南方中文测流软件具备外业采集导航功能模块 | 南方中文测流软件具备外业采集导航功能模块 | 南方中文测流软件具备外业采集导航功能模块 |
